- オリジナル：Death by Audio FUZZ WAR
- エフェクターのタイプ: ファズ / ディストーション
- マニア度: ちょいマニア

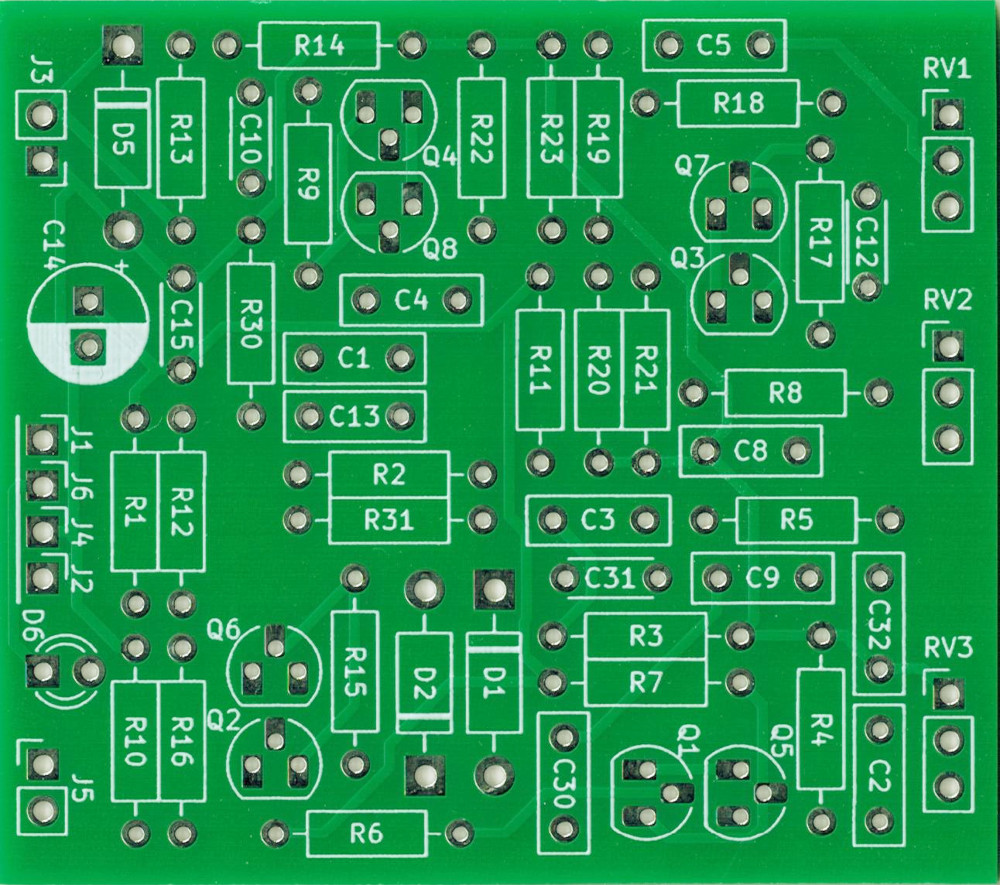

- 基板のサイズ: 50mm x 55mm / ケース: 1590Bタイプ
- 提供法： 基板頒布
唸れビースト！轟音ファズ Death by Audio の FUZZ WAR トランジスタ4個バージョンを作る基板です。FUZZ WAR Ver.2 というやつです。でっかい音で楽しみたいですね。
FUZZ WAR の回路はほぼ Big Muff Pi です。ですが BMP の基板そのままでは作れなかったので専用の基板を作りました。さて部品の選択です。オリジナルのトランジスタ 2N5088 は一応まだ売ってますが、生産終了の3本足版は高いし、チップの SOT23 版は入手難しいです。 なので似ていて入手が簡単な 2SC1815-BL で作ってみました。hFE 的にはちょうどいいし、fT も 2SC1815 の方が高いし、NF も 2N5088 は low noise と謳うものの 2SC1815 と同等だし、これでいいんじゃないでしょうか。トランジスタは 2N5088 の EBC 配列でも 2SC1815 の ECB 配列でも基板に取り付けられるようにしています。EBC の場合は Q5〜Q8、ECB の場合 Q1〜Q4 に取り付けてください。
部品リスト
一般的なペダルの形で作る場合の部品リストです。基板の頒布なので部品のランクや値は好みで変更してください。
| 部品番号 | 値 | 備考 |
|---|---|---|
| R1 ※1 | 30k | 橙黒橙 パイロットランプLED用 |
| R2 | 1.5k | 茶緑赤 |
| R3 | 100k | 茶黒黄 |
| R4 | 2.2k | 赤赤赤 |
| R5 | 6.8k | 青灰赤 |
| R6 | 10k | 茶黒橙 |
| R7 | 430k | 黄橙黄 |
| R8 | 33k | 橙橙橙 |
| R9 | 470k | 黄紫黄 |
| R10 | 390 | 橙白茶 |
| R11 | 15k | 茶緑橙 |
| R12 | 8.2k | 灰赤赤 |
| R13 | 15k | 茶緑橙 |
| R14 | 100k | 茶黒黄 |
| R15 | 470k | 黄紫黄 |
| R16 | 100k | 茶黒黄 |
| R17 | 470k | 黄紫黄 |
| R18 | 15k | 茶緑橙 |
| R19 | 8.2k | 灰赤赤 |
| R20 | 100k | 茶黒黄 |
| R21 | 100 | 茶黒茶 |
| R22 | 390 | 橙白茶 |
| R23 | 1k | 茶黒赤 |
| R30 | 1M | 茶黒緑 |
| R31 | 43k | 黄橙橙 |
| C1 | 100n | 104 フィルム |
| C2 | 100n | 104 フィルム |
| C3 | 100n | 104 フィルム |
| C4 | 100n | 104 フィルム |
| C5 | 100n | 104 フィルム |
| C8 | 100n | 104 フィルム |
| C9 | 2.2n | 222 フィルム |
| C10 | 470p | 471 セラミック |
| C12 | 470p | 471 セラミック |
| C13 | 100n | 104 フィルム |
| C14 | 47u | 電解 |
| C15 | 100n | 104 セラミック |
| C30 | 100n | 104 フィルム |
| C31 | 680p | 681 セラミック |
| C32 | 6.8n | 682 フィルム |
| D1 | 1N60 | クリッピング |
| D2 | 1N60 | クリッピング |
| D5 | 1N4001 | 回路保護用 |
| D6 ※2 | LED | パイロットランプ |
| RV1 | 100k | Bカーブ FUZZ |
| RV2 | 100k | Bカーブ TONE |
| RV3 | 100k | Bカーブ VOLUME |
| Q1 | 2SC1815-BL | |
| Q2 | 2SC1815-BL | |
| Q3 | 2SC1815-BL | |
| Q4 | 2SC1815-BL | |
| 3PDTフットスイッチ | ||
| 6.3mm ジャック | 入出力ジャック各1個 | |
| 2.1mm DCジャック | +9V 電源 |
※1 R1 は LED の電流制限抵抗です。LED はそれぞれ明るさが異なります。抵抗値を変えると流れる電流を調整でき好みの明るさにすることができます。抵抗値を大きくすると暗くなります。パイロットランプ LED を使わない場合は省略できます。
※2 LED はパイロットランプです。ケースで仕上げる場合はケースに取り付けて基板の LED 端子から導線でつなぎます。ケースではなく基板上の D6 に直接取り付けることもできます。そもそも無くても動作します。
※ フィルムコンデンサは Faithful Link 社製のサイズで作ってあります。他社のものを使うときはスペースが足りるか確認してください。
基板の端子
| 端子名 | ||
|---|---|---|
| J3 | 電源端子 | 2.1mm DCジャック 9Vを給電します |
| J5 | LED端子 | パイロットランプをケースに取り付けるときに使います |
| J1 | フットスイッチIN | 3PDTフットスイッチ基板につなぎます |
| J6 | フットスイッチLED | 3PDTフットスイッチ基板につなぎます |
| J4 | フットスイッチGND | 3PDTフットスイッチ基板につなぎます |
| J2 | フットスイッチOUT | 3PDTフットスイッチ基板につなぎます |
| RV1 | FUZZ つまみ | |
| RV2 | TONE つまみ | |
| RV3 | VOLUME つまみ |
作り方
- C32 は F2D を使いました。
- 430kΩ（R7）、43kΩ（R31）は手元になかったので 470kΩ と 47kΩ を使いました。
- パイロットランプ D6 はケースに付ける予定なので付けてません。
事前準備
特になし

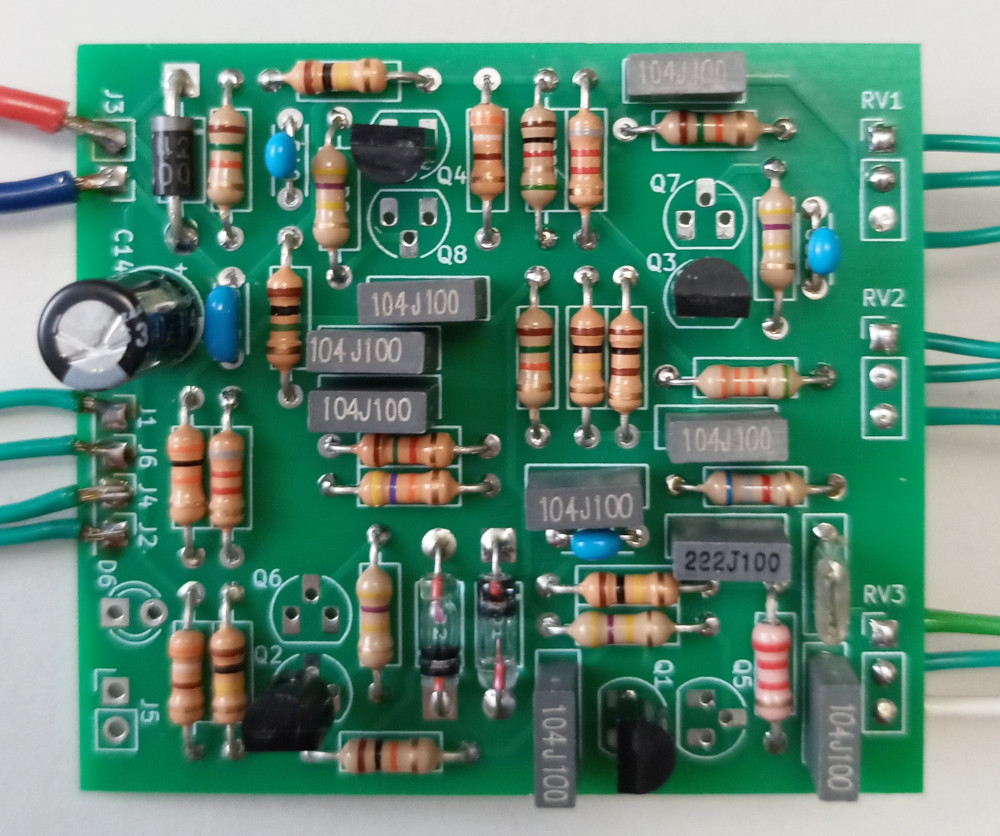

基板に部品を取り付ける
抵抗など背の低いものから順番に取り付けていきます。
パイロットランプ用の LED はケースに取り付けと基板に取り付けを選べます。基板に取り付けるときは D6 に取り付けます。四角いランドの方がカソードです。ケースに取り付ける場合は J5 端子から導線で取り付けます。後ほど出てくる配線図を参考にしてください。
パイロットランプ用の LED は使わないというのであれば R1 も不要です。
極性に注意
- 電解コンデンサ（C14）は極性があります。コンデンサの白い帯（マイナス）側を基板の白塗り側に取り付けます。
- ダイオードには極性があります。基板上の帯と部品の帯を一致させます。LED は四角いパッドのほうがカソードです。
- トランジスタは前述のように ECB 配列も EBC 配列も取り付けられますが、それぞれ Q1〜Q4 と Q5〜Q8 と異なるので間違えないように。SMD 版を使う場合ははんだ面から取り付けられます。足の配列に注意してください。

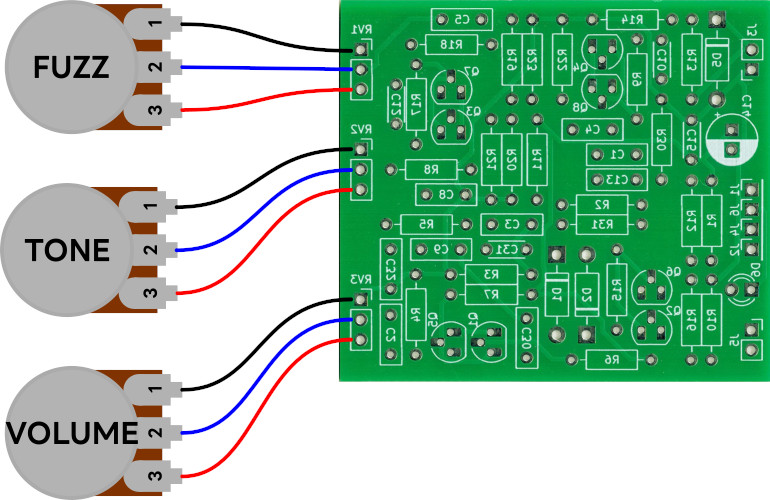

ボリューム類の配線
可変抵抗の配線を下図のようにします。可変抵抗は正面から見て左の足から 1 番、2 番、3 番です。図は裏面から見ています。基板上では四角いパターンが 1 番です。
配線の仕方は Guv'nor の「ボリューム類の配線」を参考にしてください。リード線の長さがちょうどよくなり、ケースに収めるときもスマートです。

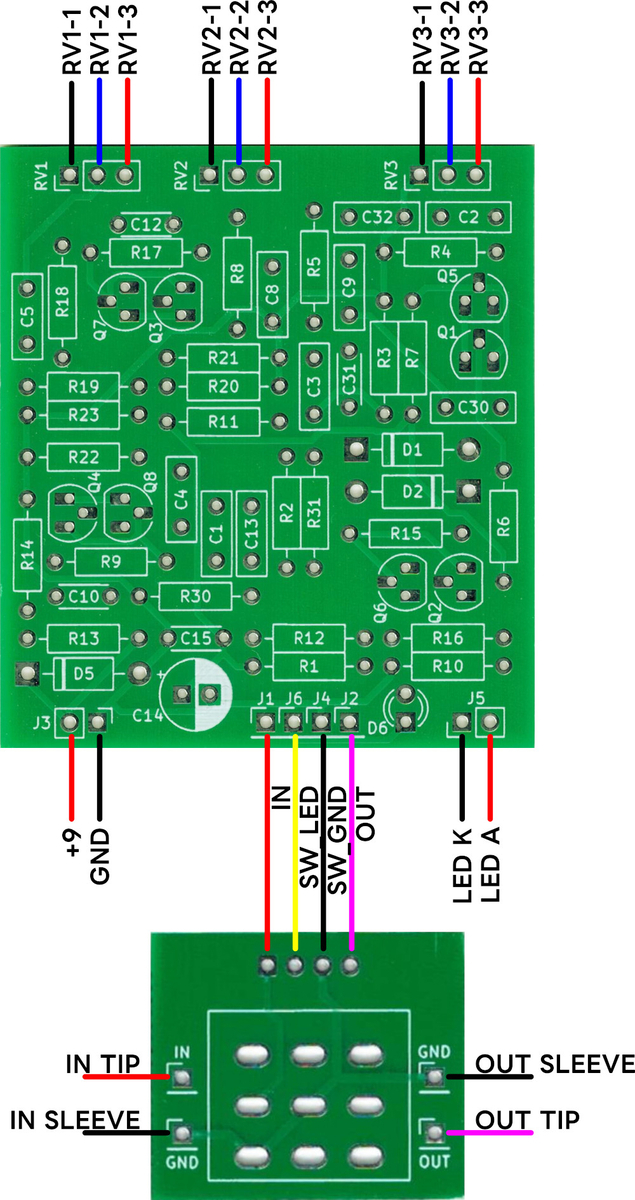

スイッチ類の配線
下図のように配線します。
+9V +/- には電源を、LED K/A にはパイロットランプ用の LED をつなぎます。 フットスイッチ用基板を使う場合は J1、J6、J4、J2 の端子を上のようにフットスイッチ基板の端子につなぎます。
フットスイッチ用の基板を使わない場合は次のようにしてください。
- 入力6.3mmジャックの信号（チップ）を基板の J1（IN）につなぐ。GND は J4（GND）に。
- 出力6.3mmジャックの信号（チップ）を基板の J2（OUT）につなぐ。GND は J4（GND）または入力ジャックの GND に。
- J6（LED）は J4（GND）に。
演奏中フットスイッチで切り替えないのであればフットスイッチを省略できます。かなりのコストダウンになります。頑丈なケースも必要なくなるので100均のプラスチックケース（3個セットの保存パックなど）にするとさらにコストダウンできます。
仕上げる前に
仮組み・通電までしてまずは電源まわりのチェックをします。
- J3 の電圧（約9V）を測る。→電源から J3 までに問題。
- パイロットランプLEDの点灯を確認。→LED、R1 のはんだ付けを確認。フットスイッチ用基板の接続を確認。基板を使わない場合は J6 と J4 の接続を確認。
- GND と Q1 のコレクタ間の電圧を測る。2SC1815-BLの場合は 3.9V。→Q1、R9、R13、R14、R22、C10 のはんだ付けを確認。
- GND と Q2 のコレクタ間の電圧を測る。2SC1815-BLの場合は 4.4V。→Q2、R16、R17、R20、R21、C12 のはんだ付けを確認。
- GND と Q3 のコレクタ間の電圧を測る。2SC1815-BLの場合は 4.9V。→Q3、R10、R11、R15、R16、R31、C30、D1、D2 のはんだ付けを確認。
- GND と Q4 のコレクタ間の電圧を測る。2SC1815-BLの場合は 4.4V。→Q4、R3、R4、R6、R7 のはんだ付けを確認。
問題なければギターか発振器を入力につないで音出ししてみます。ケースに入れて完成です。
お買い物リスト
一応のお買い物リストです。部品の省略やパラメータの選択で変更してください。秋月電子さんの部品番号を書いています。部品調達の参考にしてください。廃番になることもあります。
| 部品番号 | 値 | 数量 | 秋月販売コード |
|---|---|---|---|
| R1 ※1 | 30k | 1 | 125303 |
| R2 | 1.5k | 1 | 125152 |
| R3, R14, R16, R20 | 100k | 4 | 125104 |
| R4 | 2.2k | 1 | 125222 |
| R5 | 6.8k | 1 | 125682 |
| R6 | 10k | 1 | 125103 |
| R7 | 430k ※2 | 1 | 125474 |
| R8 | 33k | 1 | 125333 |
| R9, R15, R17 | 470k | 3 | 125474 |
| R10, R22 | 390 | 2 | 125391 |
| R11, R13, R18 | 15k | 3 | 107840 |
| R12, R19 | 8.2k | 2 | 125822 |
| R21 | 100 | 1 | 125101 |
| R23 | 1k | 1 | 125102 |
| R30 | 1M | 1 | 125105 |
| R31 ※3 | 43k | 1 | 118208 |
| C1, C2, C3, C4, C5, C8, C13, C30 | 100n | 8 | 114597 |
| C9 | 2.2n | 1 | 114589 |
| C10, C12 | 470p | 2 | 108130 |
| C14 | 47u | 1 | 117887 |
| C15 | 100n | 1 | 113582 |
| C31 | 680p | 1 | 108131 |
| C32 | 6.8n | 1 | 110338 |
| D1, D2 ※4 | 1N60 | 2 | 取り扱いなし |
| D5 | 1N4007 | 1 | 100934 |
| D6 | LED | 1 | 111577 |
| RV1, RV2, RV3 | 100k (B) | 3 | 131195 |
| Q1, Q2, Q3, Q4 | 2SC1815-BL | 4 | 113491 |
| 3PDT | 1 | 117590 | |
| 6.3mm ジャック | 2 | 114813 | |
| 2.1mm DCジャック | 1 | 117108 |
※1 LED の電流調整用の抵抗です。LED ごと、好みの明るさで変わってきます。適当なものを選んでください。
※2 430kΩ の取り扱いがないので 470kΩ の販売コードを書いています。
※3 43kΩ の取り扱いがないので 47kΩ の販売コードを書いています。
※4 秋月さんには取り扱いがありません。同型番のショットキーバリアダイオードがあるのでご注意。
頒布について
メルカリにて頒布予定です。「【自作用PCB】轟音 Fuzz War Ver.2 20250409版」というタイトルで出品します。ヤフオクでも頒布します。
