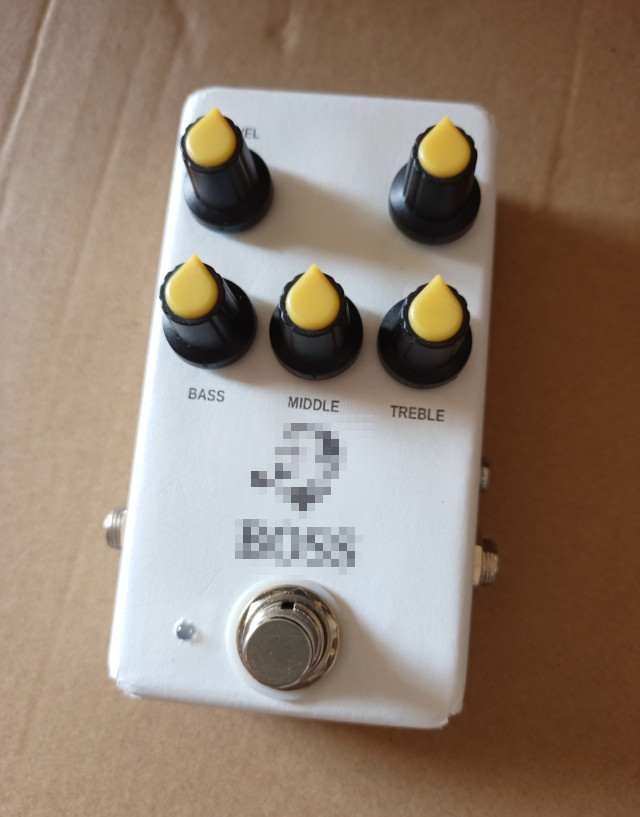

Guv'nor はダイオード(LED)でクリッピングする典型的なディストーションです。LEDの種類を変えたり、他のダイオードに変えることで歪み方が変わるはずです。ネットを見てると、もうトーンは12時から変えることはないからと可変抵抗を使うのをやめちゃってる人がいました。いさぎよいですね。私もゲインはいつもフルだから無くてもいいかも。
作った基板は残念なことにクリッピング用のダイオードの接続を GND ではなくVcc/2 にするというミスをしてしまいました。ということでパターンカットと追加の配線が必要です。さらにさらに、ボリュームなどの可変抵抗から基板の GND につなぐ端子を作るのを忘れてしまいました。一本だけ格好の悪い配線があります。(T_T) でも、音はちゃんとしてます。ぜひ作ってみてください。
部品リスト
一般的なペダルの形で作る場合の部品リストです。基板の頒布なので部品のランクや値は好みで変更してください。
| 部品番号 | 値 | 備考 |
|---|---|---|
| R1 | 2.2M | 赤赤緑 |
| R2 | 2.2k | 赤赤赤 |
| R3 | 1M | 茶黒緑 |
| R4 | 10k | 茶黒橙 |
| R5 | 680k | 青灰黄 |
| R6 | 1k | 茶黒赤 |
| R7 | 1.5k | 黒緑赤 |
| R8 | 680R | 青灰茶 |
| R9 | 680R | 青灰茶 |
| R10 | 100R | 茶黒茶 |
| R11 | 22k | 赤赤橙 |
| R12 | 47k | 黄紫橙 |
| R13 | 47k | 黄紫橙 |
| R14 ※1 | 39k | 橙白橙 パイロットランプLED用 |
| C1 | 100n | 104 フィルム |
| C2 | 10n | 103 フィルム |
| C3 | 120p | 121 セラミック |
| C4 | 220n | 224 フィルム |
| C5 | 100n | 104 フィルム |
| C6 | 220p | 221 セラミック |
| C7 | 220n | 224 フィルム |
| C8 | 100n | 104 フィルム |
| C9 | 220n | 224 フィルム |
| C10 | 4.7n | 472 フィルム |
| C11 | 10n | 103 フィルム |
| C12 | 68n | 683 フィルム |
| C13 | 470p | 471 セラミック or フィルム |
| C14 | 47u | 電解 |
| C15 | 100n | 104 セラミック |
| C16 | 47u | 電解 |
| D1 | LED | クリッピング用 |
| D2 | LED | クリッピング用 |
| D3 ※3 | 1N4001 | 回路保護用 |
| D4 ※2 | LED | パイロットランプ |
| RV1 | 100k | GAIN Bカーブ |
| RV2 | 10k | MIDDLE Aカーブ |
| RV3 | 10k | BASS Aカーブ |
| RV4 | 10k | TREBLE Bカーブ ※4 |
| RV5 | 100k | LEVEL Bカーブ |
| U1 | TL072 | |
| 3PDTフットスイッチ | ||
| 6.3mm ジャック | 入出力ジャック各1個 | |
| 2.1mm DCジャック | +9V 電源 |
※1 LEDはそれぞれ明るさが異なります。抵抗値を変えると流れる電流を調整でき好みの明るさにすることができます。抵抗値を大きくすると暗くなります。パイロットランプLEDを使わない場合は省略できます。
※2 パイロットランプです。アルミケースで仕上げる場合はケースに取り付けて基板のLED端子から導線でつなぎます。ケースではなく基板上のD4に直接取り付けることもできます。そもそも無くても動作します。
※3 1N400xのいずれでも大丈夫です。
※4 Aカーブという回路図もあります。
※ フィルムコンデンサはFaithful Link社製のサイズで作ってあります。他社のものを使うときはスペースが足りるか確認してください。

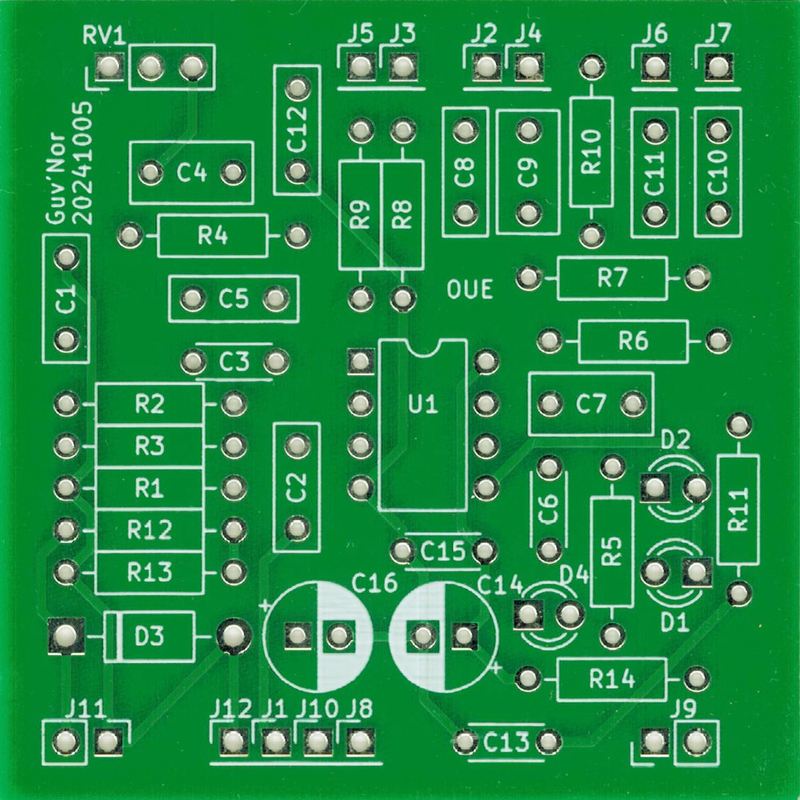

基板の端子
| 端子名 | ||
|---|---|---|
| J2〜J7 | LEVEL とトーン | 配線は図を参照してください |
| J9 | LED 端子 | パイロットランプをケースに取り付けるときに使います |
| J11 | 電源端子 | 2.1mm DCジャック 9Vを給電します |
| J12 | GND | フットスイッチ基板の GND につなぎます |
| J1 | IN | フットスイッチ基板の IN につなぎます |
| J10 | LED | フットスイッチ基板の LED につなぎます |
| J8 | OUT | フットスイッチ基板の OUT につなぎます |
作り方
プリント基板作りをミスってしまったのではんだ付けだけでなく事前にパターンをカットします。
パターンカットする

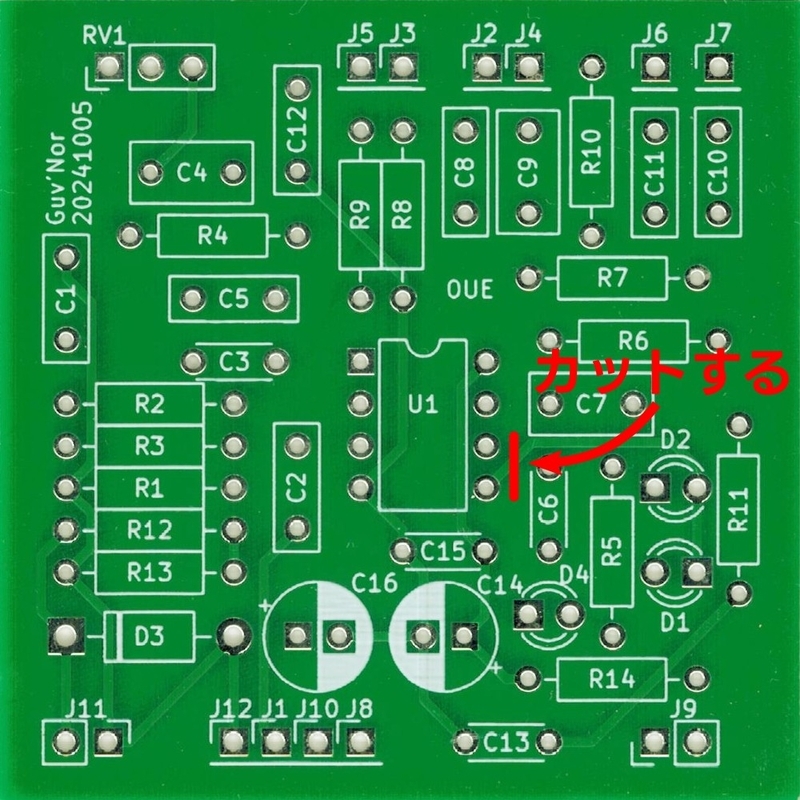

下の写真の赤い部分をカッターなどで切り離します。後ほど、部品取付後に正しい配線を追加します。パターンはVccにつながっていて、新しい配線は GND につなぎます。カットが失敗するとショートすることになるのでしっかりカットしてください。テスターで D1 に四角パターンと U1 の5番端子がつながってないことを確認してください。
基板に部品を取り付ける
抵抗など背の低いものから順番に取り付けていきます。
パイロットランプ用の LED はケースに取り付けと基板に取り付けを選べます。基板に取り付けるときは D4 に取り付けます。四角いランドの方がカソードです。ケースに取り付ける場合は J9 端子から導線で取り付けます。後ほど出てくる配線図を参考にしてください。
極性に注意
- 電解コンデンサ（C14, C16）は極性があります。コンデンサの白い帯（マイナス）側を基板の白塗り側に取り付けます。被覆導線被覆導線
- ダイオードには極性があります。基板上の帯と部品の帯を一致させます。LED は四角いパッドのほうがカソードです。
追加の配線

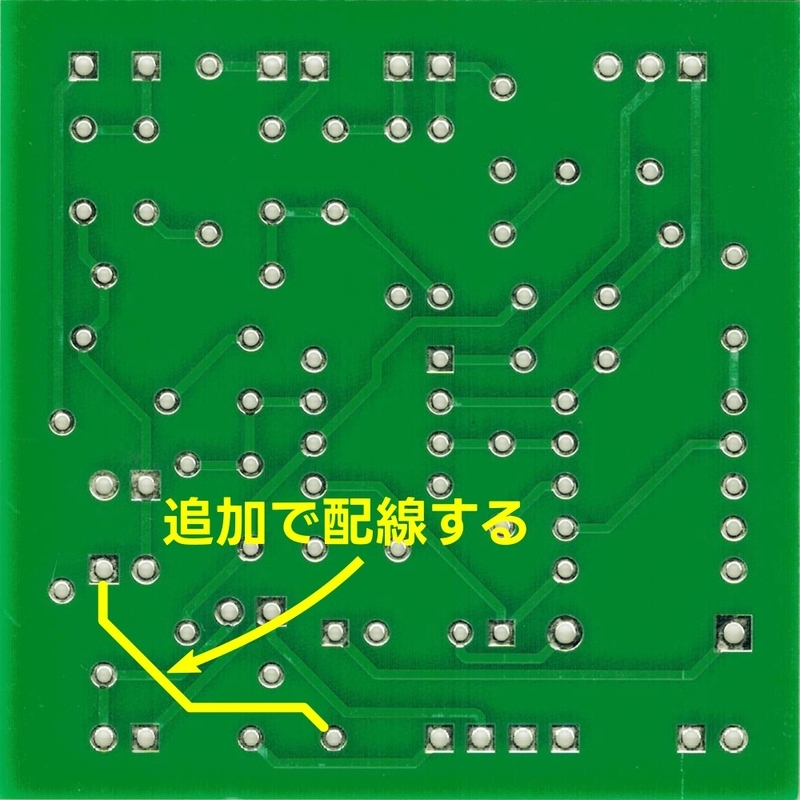

クリッピング用 LED のパターンミスを直します。図のように黄色い線に配線をします。基板のはんだ付け面です。捨てる抵抗の足とかでもいいですが、ショートしたらこまるので被覆導線にしてください。
ボリューム類の配線

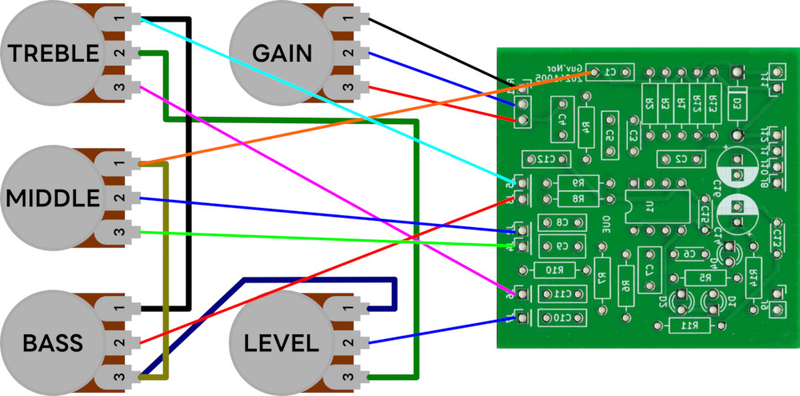

可変抵抗の配線を下図のようにします。

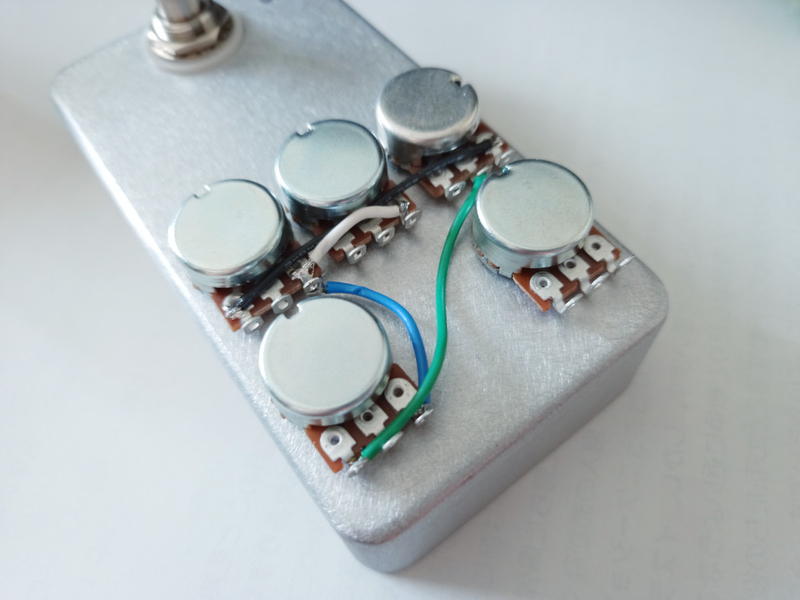

その前にケースの穴開け加工をしておきます。左右対象にしておくとこれを使って綺麗に配線できます。左右対称でなければ、いらない板に同じ位置で穴あけしておけば同様にできます。 下図のように可変抵抗を表から仮で取り付けます。左右対称なので裏から取り付けても同じ並びになります。※この写真は配線が間違ってるところがあるので配線は上の図を参照してください。
仮どめした可変抵抗を配線します。配線図の太い線から行います。基板との距離はパタンと基板をひっくり返したときにちょうど可変抵抗群と重なるようにするとケースに収まるときいい感じになります。

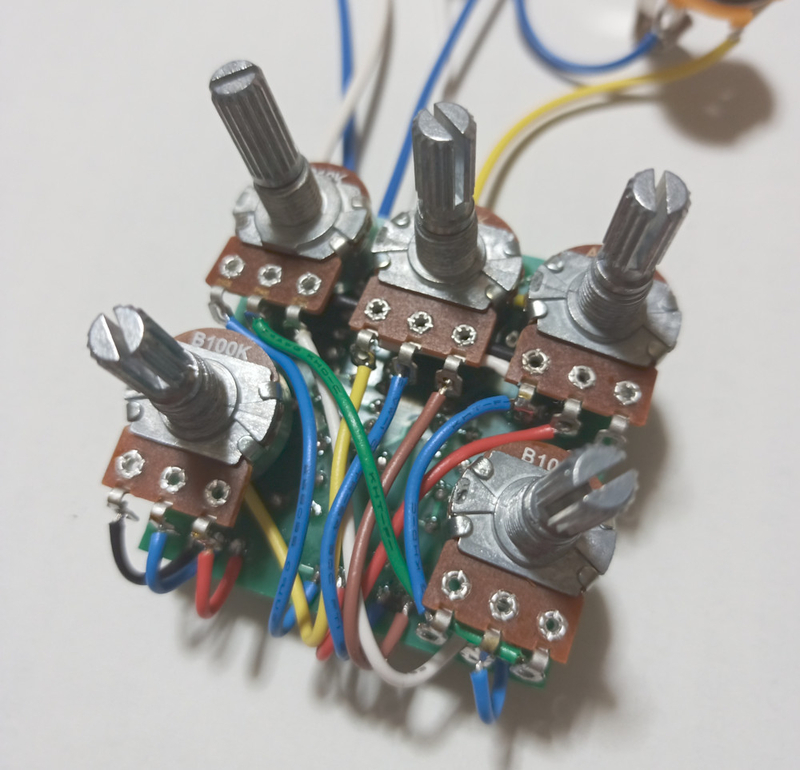

仮どめから離すとこうなります。ケースに収めるときは可変抵抗のケースで半田面がショートしないようにシート状のもので絶縁します。
スイッチ類の配線

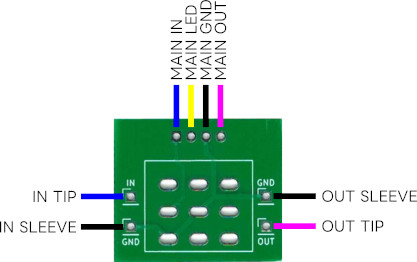

下図のように配線します。
POWER+- には電源を、LED にはパイロットランプ用の LED をつなぎます。 フットスイッチ用基板を使う場合は SW GND から OUT までの端子をフットスイッチ基板の端子につなぎます。
フットスイッチ用の基板を使わない場合は次のようにしてください。
- 入力6.3mmジャックの信号（チップ）を基板の J1（IN）につなぐ。GND は J12（GND）に。
- 出力6.3mmジャックの信号（チップ）を基板の J8（OUT）につなぐ。GND は J12（GND）または入力ジャックの GND に。
- J10（LED）は J12（GND）に。
演奏中フットスイッチで切り替えないのであればフットスイッチを省略できます。かなりのコストダウンになります。頑丈なケースも必要なくなるので100均のプラスチックケース（3個セットの保存パックなど）にするとさらにコストダウンできます。
仕上げる前に
仮組み・通電までしてまずは電源まわりのチェックをします。IC ソケットを使っている場合は IC を取り付ける前にできます。
- J11 の電圧(約9V)を計る。→電源から J11 までに問題。
- U1 の4番(GND)と8番(Vcc)間の電圧(約9V)を計る。→U1、J11のはんだ付けを確認。
- U1 の4番(GND)と5番(Vcc/2)間の電圧(約9V)を計る。→U1、R12、R13、C16 を確認。
問題なければ IC を取り付けてギターか発振器を入力につないで音出ししてみます。
- クリッピング用 LED の D1 と D2 が光らない場合は追加の配線が間違っていないか確認。D1 のカソード（四角いパターン） と GND がつながっているかを確認。
お買い物リスト
| 部品番号 | 値 | 数量 | 秋月販売コード |
|---|---|---|---|
| R1 | 2.2M | 1 | 125225 |
| R2 | 2.2k | 1 | 125222 |
| R3 | 1M | 1 | 125105 |
| R4 | 10k | 1 | 125103 |
| R5 | 680k | 1 | 125684 |
| R6 | 1k | 1 | 125102 |
| R7 | 1.5k | 1 | 125152 |
| R8, R9 | 680 | 2 | 125681 |
| R10 | 100 | 1 | 125101 |
| R11 | 22k | 1 | 125223 |
| R12, R13 | 47k | 2 | 118208 |
| R14 | 39k | 1 | 125393 |
| C1, C5, C8 | 100n | 3 | 114597 |
| C2, C11 | 10n | 2 | 105327 |
| C3 | 120p | 1 | 108103 |
| C4, C7, C9 | 220n | 3 | 114599 |
| C6 | 220p | 1 | 108106 |
| C7 | 3.3u | 1 | 117893 |
| C10 | 4.7n | 1 | 114591 |
| C12 | 68n | 1 | 110342 ※1 |
| C13 | 470p | 1 | 115040 ※1 |
| C14, C16 | 47u | 2 | 117403 |
| C15 | 100n | 1 | 113582 |
| D1, D2, D4 | LED | 3 | 111577 |
| D3 | 1N4007 | 1 | 108332 |
| RV1, RV5 | 100k (B) | 2 | 116468 |
| RV2, RV3 | 10k (A) | 2 | 129553 |
| RV4 | 10k (B) | 1 | 118292 |
| U1 | NJM072D | 1 | 112145 |
| 3PDT | 1 | 117590 | |
| 6.3mm ジャック | 2 | 114813 | |
| 2.1mm DCジャック | 1 | 106569 |
※1 秋月では Faithful Link 社の 68n と 470p がないので F2D を選んでいます。
頒布について
メルカリにて頒布予定です。「【PCB】またやっちまった！Guv'Nor 20241005版」というタイトルで出品します。 フットスイッチ用の基板をご希望の場合は無料でご提供します。購入後に取引メッセージなどでお知らせください。
