- オリジナル：Lart's Simple CabSim rev. 2
- エフェクターのタイプ: キャビネット・シミュレーター
- マニア度: マニアかな
- 基板のサイズ: 5cm x 5cm / ケース: 1590Bタイプ
- 提供法： 基板頒布
ギターの信号をギターアンプで鳴らすのとオーディオアンプで鳴らすのでは音が違います。何でかというとアンプで信号をパワーアップさせてスピーカーを駆動するんですが、そのスピーカーのクセがギターのものとオーディオのものとで違うからなんです。下にギター用とオーディオ用のスピーカーの周波数特性を載せます。上がギター用、下がオーディオ用です。周波数軸のスケールは合わせています。いかがでしょう、明らかに 5kHz より高い周波数でギター用はガッツリ落ち込んでいます。キャビネット・シミュレーターはオーディオ用のスピーカーやヘッドホンでギターアンプ風の音を出すための変換をします。箱（キャビネット）の影響も含めてです。パソコンに取り込むデジタルインターフェース前にかますこともあります。
Simple CabSim は、よく「by Lart's」と書かれてるので Lart さん考案のキャビネット・シミュレーターなのでしょうか。詳細は分かりません。特徴としては、調整するようなつまみまったくないということでしょうか。どんな音になるかはサンプルが公開されているのでそちらを参照してください。
Simple CabSim を含む 8 つのシミュレーターのサンプルです。
こちらで説明をしています。
部品リスト
一般的なペダルの形で作る場合の部品リストです。基板の頒布なので部品のランクや値は好みで変更してください。
| 部品番号 | 値 | 備考 |
|---|---|---|
| R1 | 1M | 茶黒緑 |
| R2 | 1.2M | 茶赤緑 |
| R3 | 10 | 茶黒橙 |
| R4 | 220 | 赤赤黄 |
| R5 | 120k | 茶赤黄 |
| R6 | 6.8k | 青灰赤 |
| R7 | 20k | 赤黒橙 |
| R8 | 20k | 赤黒橙 |
| R9 | 20k | 赤黒橙 |
| R10 | 82k | 灰赤橙 |
| R11 | 100 | 茶黒茶 |
| R12 | 20k | 赤黒橙 |
| R13 | 100k | 茶黒黄 |
| R14 | 4.7k | 黄紫赤 |
| C1 | 100n | 104 フィルム |
| C2 | 47n | 473 フィルム |
| C3 | 22u | 電解 |
| C4 | 47n | 473 フィルム |
| C5 | 6.8n | 682 フィルム |
| C6 | 680p | 681 セラミック |
| C7 | 4.7n | 472 フィルム |
| C8 | 4.7n | 472 フィルム |
| C9 | 4.7n | 472 フィルム |
| C10 | 1u | 105 フィルム |
| C11 | 47u | 電解 |
| Q1 | 2SK303 | |
| Q2 | 2SA1015-BL | |
| Q3 | 2SC1815-BL | |
| 6.3mm ジャック | 入出力ジャック各1個 | |
| 2.1mm DCジャック | +9V 電源 |
※ フィルムコンデンサはFaithful Link社製のサイズで作ってあります。他社のものを使うときはスペースが足りるか確認してください。
基板の端子
| 端子名 | ||
|---|---|---|
| J1 | IN | 入力ジャックにつなぎます |
| J2 | OUT | 出力ジャックにつなぎます |
| J3 | POWER | 電源DCジャックにつなぎます |
作り方
基板に部品を取り付ける
- 抵抗など背の低いものから順番に取り付けていきます。

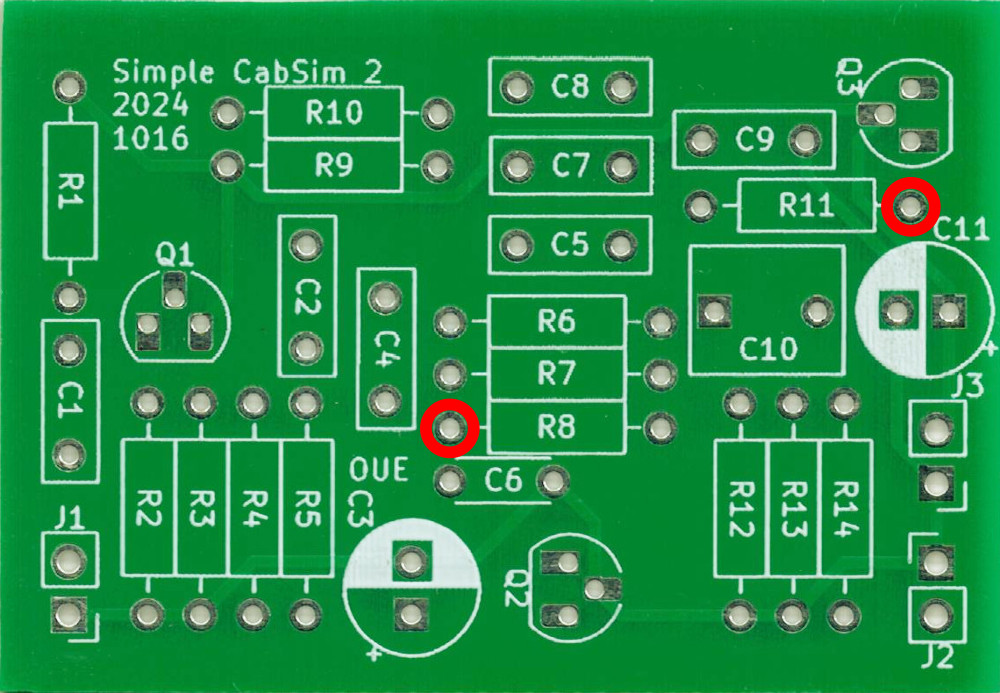

極性に注意

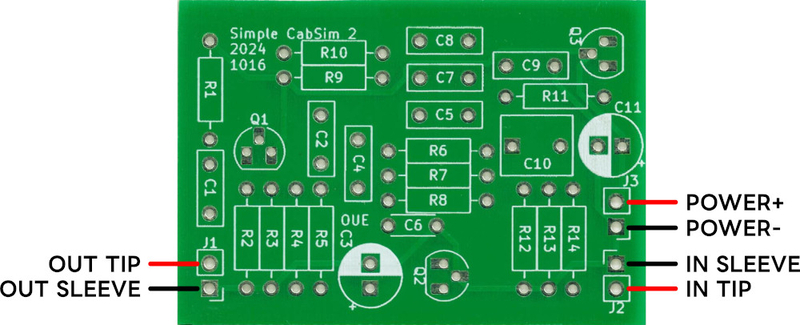

ジャック類の配線
下図のように配線します。

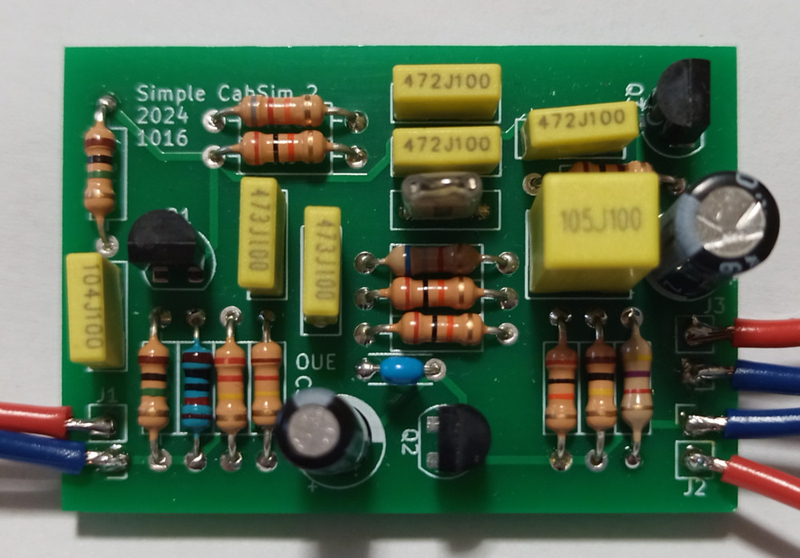

仕上げる前に
仮組み・通電までして電源まわりのチェックをします。
問題なければオーディオアンプとの間につないで音出ししてみます。ケースに入れて完成です。
※ パソコンのマイク端子には繋げられません。ギター→エフェクター→キャビネット・シミュレーター→オーディオ・インターフェース→PCの順番につないでください。
お買い物リスト
一応のお買い物リストです。部品の省略やパラメータの選択で変更してください。秋月電子さんの部品番号を書いています。部品調達の参考にしてください。廃番になることもあります。
| 部品番号 | 値 | 数量 | 秋月販売コード |
|---|---|---|---|
| R1, R2 ※1 | 1M | 2 | 125105 |
| R3 | 10k | 1 | 125103 |
| R4 | 220k | 1 | 125224 |
| R5 | 120k | 1 | 125124 |
| R6 | 6.8k | 1 | 125682 |
| R7, R8, R9, R12 | 20k | 1 | 103940 |
| R10 | 82k | 1 | 114280 |
| R11 | 100 | 1 | 125101 |
| R13 | 100k | 1 | 125104 |
| R14 | 4.7k | 1 | 125472 |
| C1 | 100n | 1 | 114597 |
| C2, C4 | 47n | 2 | 114596 |
| C3 | 22u | 1 | 105184 |
| C5 | 6.8n ※2 | 1 | 110338 |
| C6 | 680p | 1 | 108131 |
| C7, C8, C9 | 4.7u | 3 | 117895 |
| C10 | 1u | 1 | 114602 |
| C11 | 47u | 1 | 117403 |
| D1 | 1N4148 | 1 | 100941 |
| D2 | LED | 1 | 111577 |
| RV1 | 10k (C) | 1 | 114997 |
| Q1 | 2SK303-V3 | 1 | 109507 |
| Q2 | 2SC1815-BL | 1 | 113491 |
| 6.3mm ジャック | 2 | 114813 | |
| 2.1mm DCジャック | 1 | 117108 |
※1 1.2M は取り扱いがないので 1M で代用します。
※2 Faithful Link 社の取り扱いがないので F2D の販売コードを載せています。
頒布について
メルカリにて頒布予定です。「【PCB】 キャビネット・シミュレーターを作ろう 20240904版」というタイトルで出品します。
