- オリジナル：Mad Professor Sweet Honey Overdirve
- エフェクターのタイプ: オーバードライブ、トランスパレント系
- マニア度: 人気・定番
- 基板のサイズ: 5cm x 5.5cm / ケース: 1590Bタイプ
- 提供法： 基板頒布
ピッキングニュアンスを出しやすいと言われるローゲインオーバードライブ Sweet Honey Overdrive です。3 段階で歪ませるこったつくりになっています。3 段目はシリコンダイオードでクリップした振幅がオペアンプで 2 倍にされてますが、 LED のクリッピング電圧に達してるかどうか怪しいです……オペアンプにはオーディオ用で高性能の OP275 が使われてます。人気のあるオーバードライブなので YouTube にもたくさん映像があります。さあ作ってみましょう。
部品リスト
一般的なペダルの形で作る場合の部品リストです。基板の頒布なので部品のランクや値は好みで変更してください。
| 部品番号 | 値 | 備考 |
|---|---|---|
| R1 | 1M | 茶黒緑 |
| R2 | 5.6k | 緑青赤 |
| R3 | 360k | 橙青黄 |
| R4 | 1k | 茶黒赤 |
| R5 | 6.8k | 青灰赤 |
| R6 | 3k | 橙黒赤 |
| R7 | 2k | 赤黒赤 |
| R8 | 13.7k | ??? |
| R9 | 10k | 茶黒橙 |
| R10 | 150k | 茶緑黄 |
| R11 | 1M | 茶黒緑 |
| R12 | 2.61k | ??? |
| R13 | 5.6k | 緑青赤 |
| R14 | 47k | 黄紫橙 |
| R15 | 51 | 緑茶黒 |
| R16 | 47k | 黄紫橙 |
| R17 | 47k | 黄紫橙 |
| R18 ※1 | 30k | 橙茶橙 パイロットランプLED用 |
| C1 | 22u | 電解 |
| C2 | 4.7n | フィルム |
| C3 | 220n | フィルム |
| C4 | 100p | セラミック |
| C5 | 1u | 電解 |
| C6 | 22n | フィルム |
| C7 | 4.7n | フィルム |
| C8 | 22n | フィルム |
| C9 | 22n | フィルム |
| C10 | 22u | 電解 |
| C11 | 1n | フィルム |
| C12 | 1u | 電解 |
| C13 | 4.7n | フィルム |
| C14 | 100u | 電解 |
| C15 | 22u | 電解 |
| D1 | LED | クリップ用 |
| D2 | LED | クリップ用 |
| D3 | 1N4007 | クリップ用 |
| D4 | 1N4007 | クリップ用 |
| D5 | LED | クリップ用 |
| D6 | 1N4007 | 回路保護用 |
| D7 ※2 | LED | パイロットランプ |
| RV1 | 500k | Aカーブ |
| RV2 | 50k | Bカーブ |
| RV3 | 50k | Bカーブ |
| U1 | OP275 | |
| 3PDTフットスイッチ | ||
| 6.3mm ジャック | 入出力ジャック各1個 | |
| 2.1mm DCジャック | +9V 電源 |
※1 R18 は LED の電流制限抵抗です。LED はそれぞれ明るさが異なります。抵抗値を変えると流れる電流を調整でき好みの明るさにすることができます。抵抗値を大きくすると暗くなります。パイロットランプ LED を使わない場合は省略できます。
※2 LED はパイロットランプです。ケースで仕上げる場合はケースに取り付けて基板の LED 端子から導線でつなぎます。ケースではなく基板上の D7 に直接取り付けることもできます。そもそも無くても動作します。
※ フィルムコンデンサは Faithful Link 社製のサイズで作ってあります。他社のものを使うときはスペースが足りるか確認してください。
基板の端子
| 端子名 | ||
|---|---|---|
| J1 | IN | フットスイッチ基板の IN につなぎます |
| J2 | OUT | フットスイッチ基板の OUT につなぎます |
| J3 | 電源端子 | 2.1mm DCジャック 9Vを給電します |
| J4 | SW_GND | フットスイッチ基板の GND につなぎます |
| J5 | LED端子 | パイロットランプをケースに取り付けるときに使います |
| J6 | SW_LED | フットスイッチ基板の LED につなぎます |
| RV1 | DRIVE つまみ | |
| RV2 | FOCUS つまみ | |
| RV3 | VOLUME つまみ |
作り方

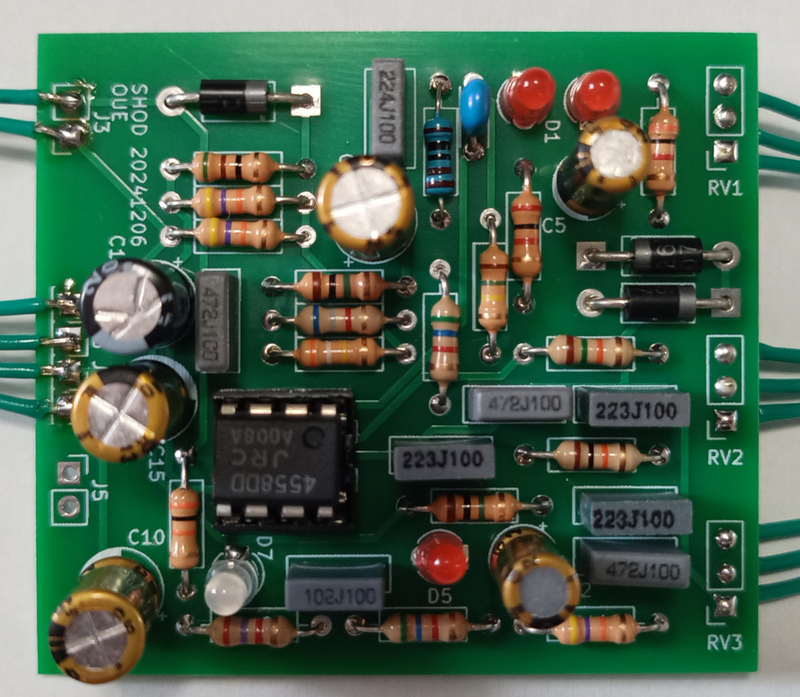

オペアンプは手元にある NJM4558 を使いました。
事前準備
RV1 の 2 番端子と 3 番端子、RV2 の 2 番端子と 3 番端子、を余った抵抗の足などでショートさせておきます。
基板に部品を取り付ける
抵抗など背の低いものから順番に取り付けていきます。
パイロットランプ用の LED はケースに取り付けと基板に取り付けを選べます。基板に取り付けるときは D7 に取り付けます。四角いランドの方がカソードです。ケースに取り付ける場合は J5 端子から導線で取り付けます。後ほど出てくる配線図を参考にしてください。
極性に注意
- 電解コンデンサ（C1, C5, C10, C12, C14, C15）は極性があります。コンデンサの白い帯（マイナス）側を基板の白塗り側に取り付けます。
- ダイオードには極性があります。基板上の帯と部品の帯を一致させます。LED は四角いパッドのほうがカソードです。

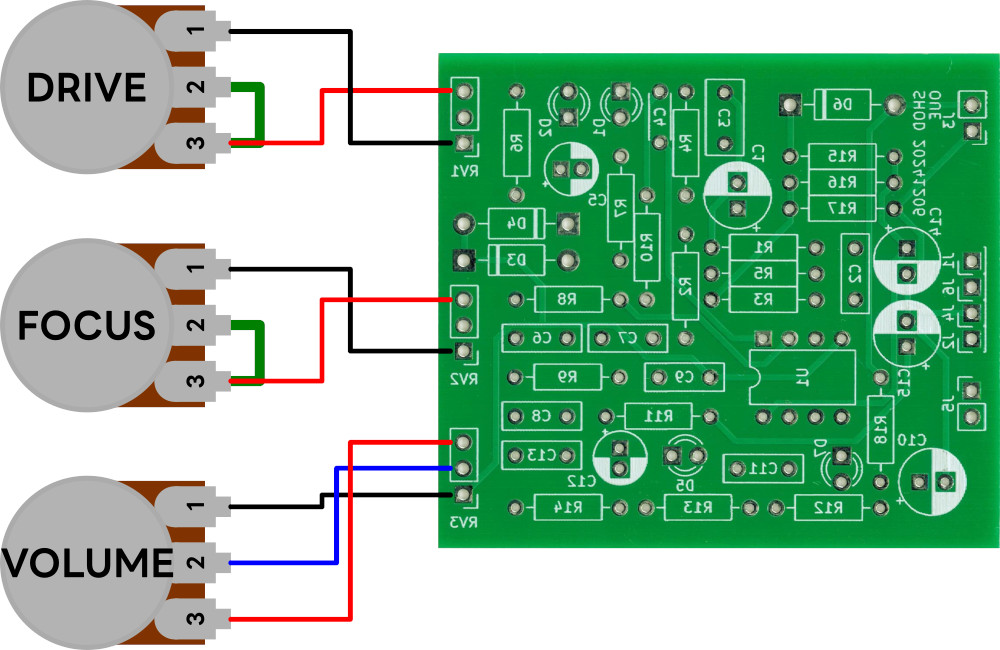

ボリューム類の配線
可変抵抗の配線を下図のようにします。可変抵抗は正面から見て左の足から 1 番、2 番、3 番です。図は裏面から見ています。 基板上では四角いパターンが 1 番です。
配線の仕方は Guv'nor の「ボリューム類の配線」を参考にしてください。リード線の長さがちょうどよくなり、ケースに収めるときもスマートです。

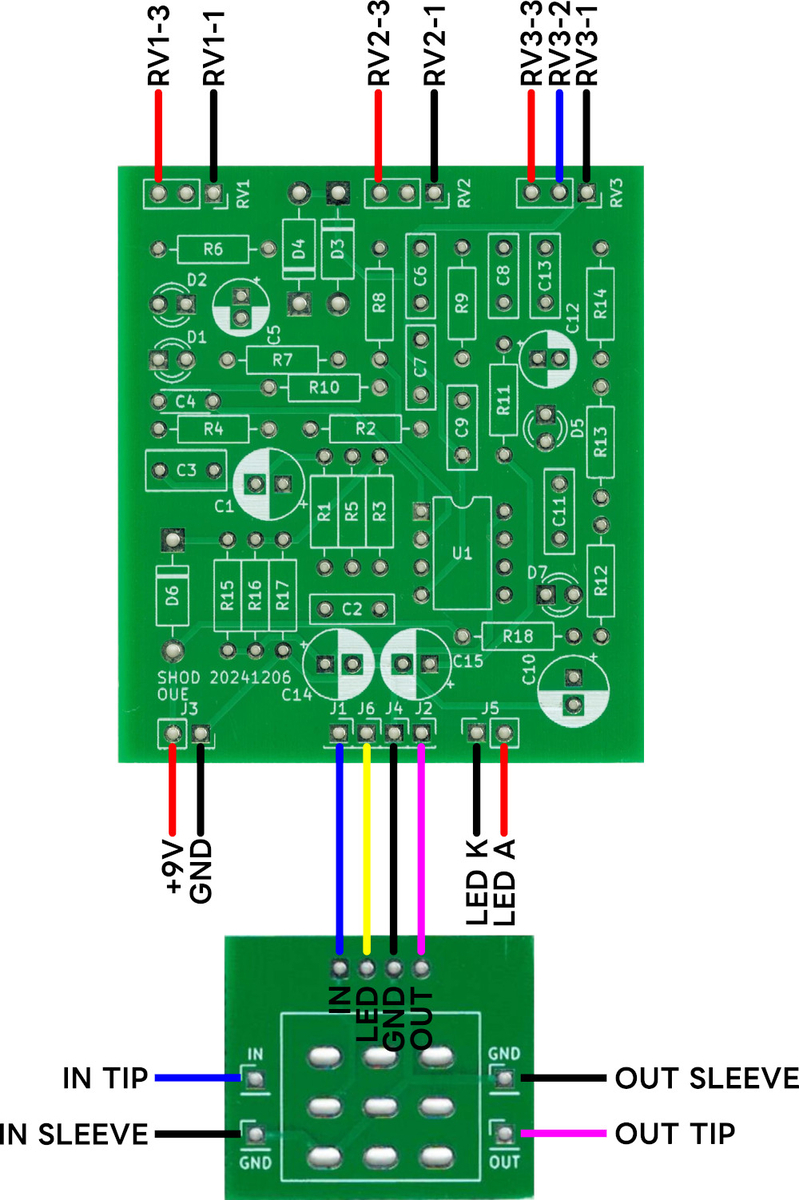

スイッチ類の配線
下図のように配線します。
+9V/GND には電源を、LED K/A にはパイロットランプ用の LED をつなぎます。 フットスイッチ用基板を使う場合は J1、J6、J4、J2 の端子を上のようにフットスイッチ基板の端子につなぎます。
フットスイッチ用の基板を使わない場合は次のようにしてください。
- 入力6.3mmジャックの信号（チップ）を基板の J1（IN）につなぐ。GND は J4（GND）に。
- 出力6.3mmジャックの信号（チップ）を基板の J2（OUT）につなぐ。GND は J4（GND）または入力ジャックの GND に。
- J6（LED）は J4（GND）に。
演奏中フットスイッチで切り替えないのであればフットスイッチを省略できます。かなりのコストダウンになります。頑丈なケースも必要なくなるので100均のプラスチックケース（3個セットの保存パックなど）にするとさらにコストダウンできます。
仕上げる前に
仮組み・通電までしてまずは電源まわりのチェックをします。IC ソケットを使っている場合は IC を取り付ける前にできます。
- J3 の電圧（約9V）を測る。→電源から J3 までに問題。
- U1 の4番（GND）と 8番（Vcc）間の電圧（約8.2V）を測る。→U1、D6、R15、C14 のはんだ付けを確認。
- U1 の4番（GND）と 赤丸（Vcc/2）間の電圧（約4.1V）を測る。→R16、R17、C15 のはんだ付けを確認。
問題なければ IC を取り付けてギターか発振器を入力につないで音出ししてみます。ケースに入れて完成です。
お買い物リスト
一応のお買い物リストです。部品の省略やパラメータの選択で変更してください。秋月電子さんの部品番号を書いています。部品調達の参考にしてください。廃番になることもあります。
| 部品番号 | 値 | 数量 | 秋月販売コード |
|---|---|---|---|
| R1, R11 | 1M | 2 | 125105 |
| R2, R13 | 5.6k | 2 | 125562 |
| R3 ※1 | 390k | 1 | 114282 |
| R4 | 1k | 1 | 125102 |
| R5 | 6.8k | 1 | 125682 |
| R6 | 3k | 1 | 125302 |
| R7 | 2k | 1 | 125202 |
| R8 ※2 | 15k | 1 | 125153 |
| R9 | 10k | 1 | 125103 |
| R10 | 150k | 1 | 116663 |
| R12 ※3 | 2.7k | 1 | 125272 |
| R14, R16, R17 | 47k | 3 | 118208 |
| R15 | 51 | 1 | 125510 |
| R18 | 30k | 1 | 125303 |
| C1, C10, C15 | 22u | 3 | 117899 |
| C2, C7, C13 | 4.7n | 3 | 114591 |
| C3 | 220n | 1 | 114599 |
| C4 | 100p | 1 | 108063 |
| C5, C12 | 1u | 2 | 117889 |
| C6, C8, C9 | 22n | 3 | 114594 |
| C11 | 1n | 1 | 114587 |
| C14 | 100u | 1 | 102724 |
| D1, D2, D5, D7 | LED | 4 | 111577 |
| D3, D4, D6 | 1N4007 | 3 | 108332 |
| RV1 | 500k (A) | 1 | 111420 |
| RV2, RV3 | 50k (B) | 2 | 117921 |
| U1 | OP275 | 1 | 106716 |
| 3PDT | 1 | 117590 | |
| 6.3mm ジャック | 2 | 114813 | |
| 2.1mm DCジャック | 1 | 117108 |
※1 360kΩは取り扱いがないので 390kΩ の販売コードです。
※2 13.7kΩは取り扱いがないというか E24 系にないので 15kΩ の販売コードです。
※3 2.61kΩは取り扱いがないというか E24 系にないので 2.7kΩ の販売コードです。
頒布について
メルカリにて頒布予定です。「【PCB】Sweet Honey Overdrive 20241206版」というタイトルで出品します。 フットスイッチ用の基板をご希望の場合は無料でご提供します。購入後に取引メッセージなどでお知らせください。
